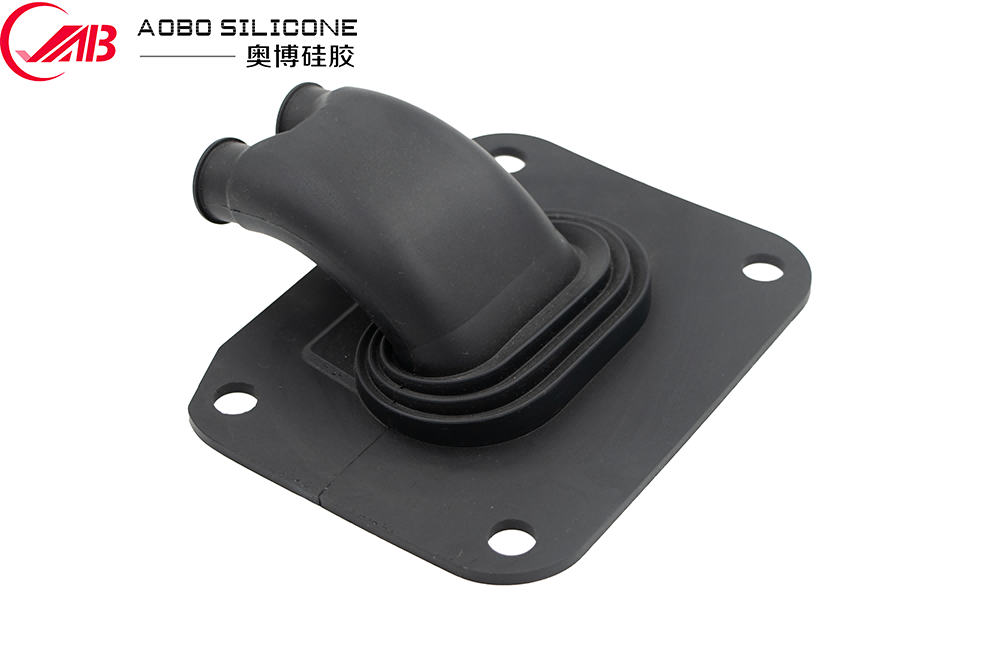

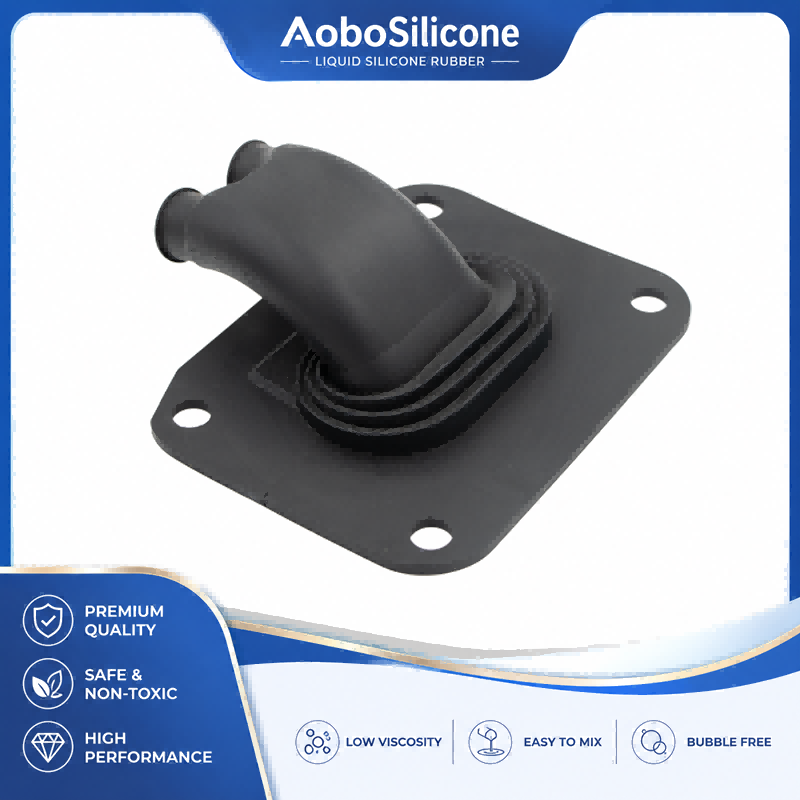

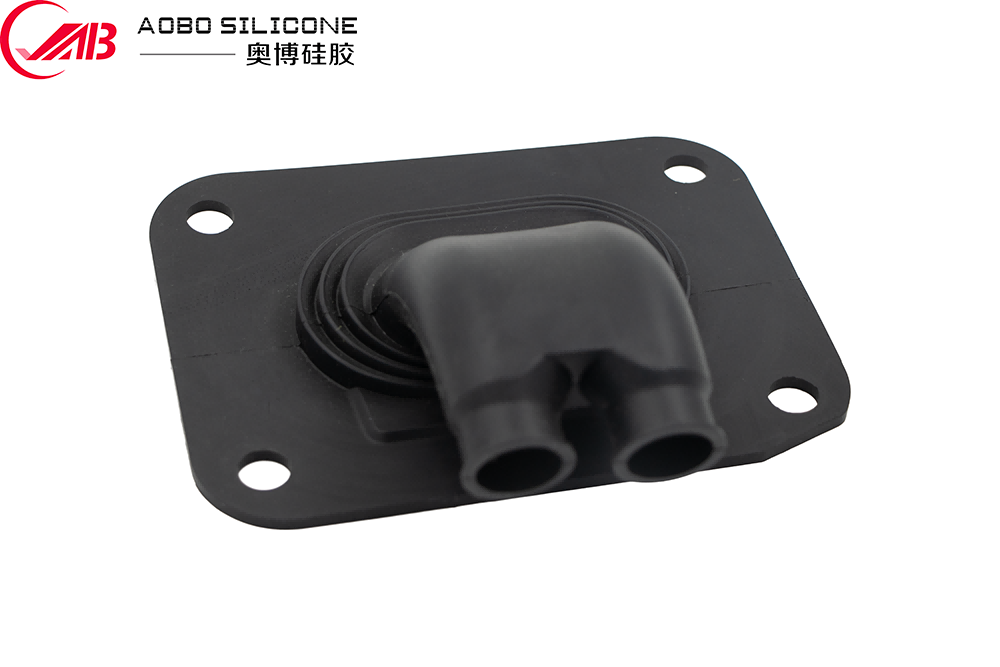

ท่อระบายอากาศสำหรับยานยนต์แบบ Overmolded LSR

Aobo Silicone ผู้ผลิตมืออาชีพในประเทศจีน นำเสนอ LSR Overmolded Automotive Air Vent Duct ซึ่งเป็นโซลูชันการปิดผนึกแบบครบวงจรสำหรับการจัดการความร้อนของแบตเตอรี่ HVAC และ EV ในรถยนต์ โดยการทับยางซิลิโคนเหลวลงบนพื้นผิวพลาสติกแข็ง การออกแบบนี้ช่วยลดการแยกซีลยาง ลดขั้นตอนการประกอบ และรับประกันประสิทธิภาพการซีลที่สม่ำเสมอ The silicone layer provides excellent vibration isolation, tolerance compensation, and long-term temperature resistance (-50°C to 200°C). ด้วยการฉีดขึ้นรูป LSR ที่แม่นยำ การรองรับ DFM และการควบคุมคุณภาพอย่างเข้มงวด Aobo Silicone ส่งมอบท่อที่ออกแบบตามสั่งสำหรับซัพพลายเออร์ OEM และ Tier ทั่วโลก เพื่อให้มั่นใจในความพอดี ความทนทาน และประสิทธิภาพการผลิตที่เชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

ในระบบ HVAC และระบบการจัดการความร้อนของยานยนต์ ท่อระบายอากาศเป็นมากกว่าทางเดินอากาศธรรมดา ท่อจะต้องรักษาเส้นทางการไหลของอากาศที่มั่นคงในขณะเดียวกันก็รองรับการสั่นสะเทือน การหมุนเวียนของความร้อน ความคลาดเคลื่อนของขนาด และภาระในการประกอบซ้ำๆ ที่จุดเชื่อมต่อ แม้แต่ช่องว่างเล็กๆ ก็สามารถนำไปสู่การรั่วไหลของอากาศ เสียงรบกวน หรือประสิทธิภาพ HVAC ที่ไม่เสถียรได้

ท่อระบายอากาศสำหรับยานยนต์แบบ Overmolded LSR ผสมผสานพื้นผิวที่มีโครงสร้างแข็งเข้ากับการขึ้นรูปยางซิลิโคนเหลว (LSR) โครงสร้างนี้สร้างคุณสมบัติการปิดผนึกและการกันกระแทกแบบบูรณาการโดยตรงบริเวณพื้นที่เชื่อมต่อ ช่วยลดความจำเป็นในการแยกซีลยางและทำให้การประกอบง่ายขึ้น

สำหรับ HVAC ของยานยนต์ การจัดการความร้อนของแบตเตอรี่ และการใช้งานการกำหนดเส้นทางอากาศอื่นๆ การขึ้นรูปแบบ LSR มีประโยชน์อย่างยิ่งเมื่อส่วนประกอบต้องการการปิดผนึกแบบยืดหยุ่น การแยกการสั่นสะเทือน รูปทรงที่ซับซ้อน และความต้านทานต่ออุณหภูมิในระยะยาวในชิ้นส่วนที่ขึ้นรูปชิ้นเดียว

เหตุใดจึงต้องใช้ LSR Overmolding สำหรับท่ออากาศในยานยนต์

ท่ออากาศในรถยนต์แบบดั้งเดิมอาจอาศัยโอริง โฟมซีล ปลอกยาง หรือแคลมป์เชิงกลที่แยกจากกัน เพื่อชดเชยความคลาดเคลื่อนของขนาด แม้ว่าโซลูชันเหล่านี้จะสามารถทำงานได้ แต่ก็เพิ่มจำนวนส่วนประกอบและสร้างอินเทอร์เฟซแอสเซมบลีเพิ่มเติม

ท่อยานยนต์ที่ขึ้นรูปทับ LSR จะรวมวัสดุปิดผนึกที่ยืดหยุ่นเข้ากับท่อหรือตัวเชื่อมต่อที่มีความแข็งโดยตรง

โครงสร้างพื้นฐานโดยทั่วไปประกอบด้วย:

● พื้นผิวแข็ง:PA, PP, PBT, PC/ABS หรือพลาสติกวิศวกรรมอื่นๆ ขึ้นอยู่กับการใช้งาน
● ชั้นปิดผนึก LSR:หล่อขึ้นตามอินเทอร์เฟซที่เลือก
● รูปทรงการปิดผนึกตามหน้าที่:ริมฝีปาก ซี่โครง ลูกปัด แขนเสื้อ หรือพื้นผิวสัมผัสที่ปรับแต่งเอง
● คุณสมบัติการเชื่อมต่อ:โครงสร้างแบบ snap-fit ร่อง จุดระบุตำแหน่ง หรือส่วนประกอบล็อคแบบกลไก

การออกแบบนี้ช่วยให้ส่วนซิลิโคนสามารถชดเชยความแปรผันของมิติเล็กๆ ในขณะที่ยังคงรักษาแรงกดที่สัมผัสกับส่วนประกอบที่ผสมพันธุ์

ผลลัพธ์ที่ได้คือโซลูชันแบบบูรณาการมากขึ้นสำหรับการใช้งานที่ซีลแบบเดิมที่แยกจากกันอาจสร้างความซับซ้อนในการประกอบ

ประสิทธิภาพของวัสดุและมูลค่าทางวิศวกรรม

ยางซิลิโคนเหลวถูกเลือกสำหรับการใช้งานในยานยนต์เนื่องจากคุณสมบัติของยางยังคงค่อนข้างคงที่ในช่วงอุณหภูมิที่กว้าง

ขึ้นอยู่กับเกรดและสูตร LSR ที่เลือก คุณลักษณะทั่วไปอาจรวมถึง:

คุณสมบัติ	ช่วงวิศวกรรมทั่วไป
ความแข็งของซิลิโคน	ฝั่งเอ 20--80
อุณหภูมิในการทำงาน	ประมาณ -50°ซ ถึง +200°ซ
ความต้านแรงดึง	≥5 เมกะปาสคาล
การยืดตัวที่จุดขาด	≥300%
แรงฉีกขาด	≥15 กิโลนิวตัน/ม
ชุดการบีบอัด	ขึ้นอยู่กับสูตร
สี	สีดำ สีเทา โปร่งใส กำหนดเอง
กระบวนการบ่ม	การฉีดขึ้นรูป LSR

ค่าจริงขึ้นอยู่กับสูตรซิลิโคน เงื่อนไขการขึ้นรูป รูปทรง และข้อกำหนดการใช้งานที่เลือก ข้อมูลจำเพาะขั้นสุดท้ายควรได้รับการยืนยันในระหว่างการพัฒนาผลิตภัณฑ์

ทนต่ออุณหภูมิ

ท่อ HVAC ของยานยนต์อาจเผชิญกับความผันผวนของอุณหภูมิซ้ำแล้วซ้ำอีก การใช้งานภายใต้ฝากระโปรงและการจัดการความร้อนอาจทำให้ส่วนประกอบสัมผัสกับอุณหภูมิที่สูงขึ้นได้

LSR รักษาความยืดหยุ่นในช่วงอุณหภูมิที่กว้าง ทำให้เหมาะสำหรับส่วนประกอบที่สัมผัสกับอากาศร้อน อากาศเย็น วงจรความร้อน และการเปลี่ยนแปลงอุณหภูมิของเครื่องยนต์หรือแบตเตอรี่

การปิดผนึกแบบยืดหยุ่น

ต่างจากพลาสติกแข็งตรงที่ซิลิโคนสามารถเปลี่ยนรูปได้ภายใต้การบีบอัดและคืนตัวได้หลังจากปล่อยน้ำหนักออก คุณสมบัตินี้ช่วยให้ส่วนที่ขึ้นรูปทับสามารถรักษาการสัมผัสกับพื้นผิวผสมพันธุ์ได้แม้จะมีการเปลี่ยนแปลงมิติเล็กน้อยก็ตาม

สำหรับส่วนประกอบการกำหนดเส้นทางอากาศ จะช่วยลดการรั่วไหลที่จุดเชื่อมต่อ

การแยกการสั่นสะเทือน

ชั้นซิลิโคนยังทำหน้าที่เป็นตัวประสานที่สอดคล้องระหว่างส่วนประกอบแข็ง

เมื่อโมดูล HVAC เครื่องเป่าลม ท่อ หรือโครงสร้างของยานพาหนะสั่นสะเทือน ส่วนซิลิโคนที่ยืดหยุ่นสามารถดูดซับส่วนหนึ่งของการเคลื่อนไหวทางกล แทนที่จะถ่ายโอนการสั่นสะเทือนทั้งหมดโดยตรงผ่านท่อแข็ง

สิ่งนี้ทำให้ชิ้นส่วนที่ขึ้นรูปด้วยยางซิลิโคนมีประโยชน์ในกรณีที่ต้องมีการแยกการปิดผนึกและการสั่นสะเทือนพร้อมกัน

การใช้งานด้านยานยนต์ทั่วไป

ที่ท่อระบายอากาศสำหรับยานยนต์แบบ Overmolded LSRสามารถออกแบบสำหรับระบบการจัดการอากาศและความร้อนของยานพาหนะได้หลายประเภท

1. การกระจายอากาศ HVAC

สำหรับรถยนต์นั่งส่วนบุคคล ส่วนประกอบสามารถใช้รอบๆ ช่องระบายอากาศ HVAC ท่อสาขา อินเทอร์เฟซการกำหนดเส้นทางอากาศ และส่วนการเชื่อมต่อที่ยืดหยุ่น

บริเวณซีลซิลิโคนช่วยรองรับความคลาดเคลื่อนของการประกอบในขณะที่ยังคงรักษาเส้นทางการไหลของอากาศแบบปิด

2. การจัดการความร้อนของแบตเตอรี่

ยานพาหนะไฟฟ้าให้ความสำคัญกับการจัดการความร้อนมากขึ้น

ท่ออากาศอาจใช้เพื่อกำหนดเส้นทางอากาศปรับอากาศรอบๆ โมดูลแบตเตอรี่หรือชุดการจัดการความร้อน ในสภาพแวดล้อมเหล่านี้ ความเสถียรของมิติ ประสิทธิภาพการซีล ความต้านทานการสั่นสะเทือน และการหมุนเวียนของอุณหภูมิมีความสำคัญอย่างยิ่ง

3. E-Axle และ Power Electronics Cooling

สถาปัตยกรรมการจัดการความร้อน EV บางอย่างใช้ช่องอากาศหรือของเหลวเฉพาะรอบๆ ระบบอิเล็กทรอนิกส์กำลังและส่วนประกอบของระบบขับเคลื่อน

ส่วนต่อประสานซิลิโคนที่ขึ้นรูปทับสามารถให้การเชื่อมต่อที่สอดคล้องระหว่างส่วนประกอบแข็งที่จำเป็นต้องรองรับการสั่นสะเทือนและการขยายตัวทางความร้อน

4. การกำหนดเส้นทางอากาศใต้ฝากระโปรง

ส่วนประกอบที่ติดตั้งในห้องเครื่องต้องเผชิญกับอุณหภูมิและสภาพแวดล้อมที่เรียกร้องมากขึ้น

สามารถเลือก LSR ได้เมื่อจำเป็นต้องใช้ส่วนต่อประสานการซีลแบบยืดหยุ่นโดยไม่ต้องใช้ปลอกอีลาสโตเมอร์แยกต่างหาก

ข้อควรพิจารณาในการออกแบบที่สำคัญ

การปั้นทับที่ประสบความสำเร็จนั้นขึ้นอยู่กับส่วนต่อประสานระหว่างซิลิโคนกับซับสเตรตเป็นอย่างมาก ดังนั้นจึงควรออกแบบชิ้นส่วนให้ทั้งคู่การไหลของซิลิโคนและการเก็บรักษาทางกลแทนที่จะเพิ่มชั้นซิลิโคนลงในท่อพลาสติกที่มีอยู่

เรขาคณิตของพื้นผิว

พื้นผิวพลาสติกควรมีความเสถียรทางกลเพียงพอระหว่างการฉีดและการบริการ

องค์ประกอบการออกแบบที่เป็นไปได้ ได้แก่ :

● กลไกการบั่นทอน
● ซี่โครงยึด
● ร่อง
● รูทะลุ
● โครงสร้างการล็อค
● คุณสมบัติการวางตำแหน่ง
● พื้นผิวการยึดติดที่มีการควบคุม

ในกรณีที่จำเป็นต้องมีการยึดเกาะทางเคมีระหว่าง LSR และซับสเตรต ควรมีการประเมินความเข้ากันได้ของวัสดุและการรักษาพื้นผิวในระหว่างการพัฒนา

ความหนาของผนังซิลิโคน

ควรกำหนดความหนาของซิลิโคนตามแรงการซีล การเสียรูป รูปทรง และเงื่อนไขการฉีดที่ต้องการ

ส่วนที่บางมากเกินไปอาจสร้างปัญหาในการเติมได้ ในขณะที่ส่วนที่หนาโดยไม่จำเป็นอาจเพิ่มการใช้วัสดุและเวลาในการบ่ม

สำหรับการซีลขอบและส่วนต่อประสานที่ยืดหยุ่น รูปทรงควรได้รับการตรวจสอบโดยการวิเคราะห์การบีบอัดและการเสียรูป แทนที่จะอาศัยเฉพาะความหนาที่ระบุเท่านั้น

กองซ้อนความอดทน

การเชื่อมต่อท่อในรถยนต์มักเกี่ยวข้องกับส่วนประกอบที่ขึ้นรูปหรือประทับตราหลายชิ้น

ส่วนต่อประสานซิลิโคนสามารถชดเชยความแปรผันของมิติระหว่างชิ้นส่วนได้ แต่ไม่ควรถือเป็นการทดแทนการออกแบบพิกัดความเผื่อที่เหมาะสม

ในระหว่างการประเมิน DFM วิศวกรควรพิจารณา:

● ความทนทานต่อมิติของพื้นผิว
● ความทนทานต่อการขึ้นรูปซิลิโคน
● ความทนทานต่อส่วนประกอบการผสมพันธุ์
● ช่วงการบีบอัด
● แรงประกอบ
● การกู้คืนซีล
● การขยายตัวทางความร้อน

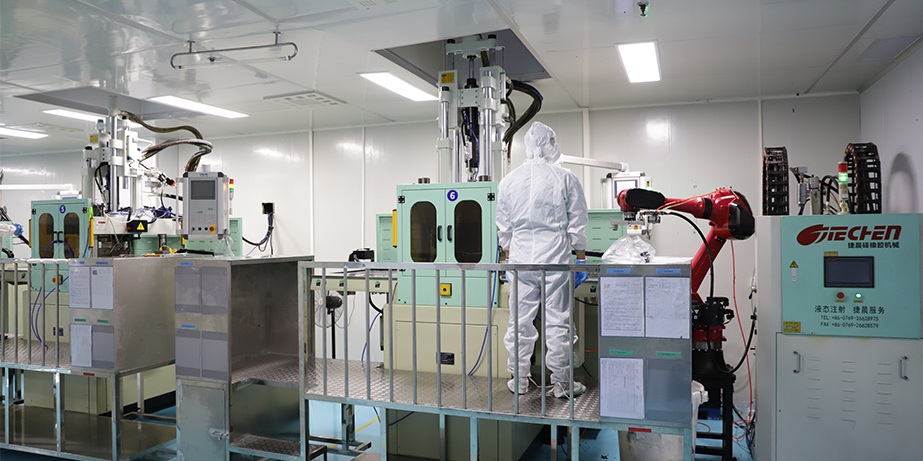

กระบวนการผลิต

แบบฉบับLSR ขึ้นรูปท่อยานยนต์มากเกินไปกระบวนการผลิตเกี่ยวข้องกับขั้นตอนการควบคุมหลายขั้นตอน

1. การเตรียมพื้นผิว:ส่วนประกอบพลาสติกแข็งได้รับการขึ้นรูปแยกจากกัน และตรวจสอบความสม่ำเสมอของมิติ การปนเปื้อน การแฟลช และข้อบกพร่องที่พื้นผิว

2. การวางตำแหน่งแทรก:วัสดุพิมพ์อยู่ในตำแหน่งที่ถูกต้องภายในแม่พิมพ์ LSR สำหรับการผลิตแบบหลายช่อง การวางตำแหน่งเม็ดมีดอย่างสม่ำเสมอเป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากแม้แต่การเบี่ยงเบนเล็กน้อยก็อาจส่งผลต่อความหนาของซิลิโคนและรูปทรงการซีลได้

3. การฉีด LSR:ซิลิโคนเหลวสององค์ประกอบจะถูกสูบจ่าย ผสม และฉีดเข้าไปในแม่พิมพ์ เนื่องจาก LSR มีความหนืดต่ำก่อนการบ่ม จึงสามารถเติมโครงสร้างการปิดผนึกที่ค่อนข้างซับซ้อนและพื้นที่การทำงานบางได้เมื่อออกแบบรางแม่พิมพ์และระบบระบายอากาศอย่างเหมาะสม

4. การหลอมโลหะ:ซิลิโคนจะแข็งตัวภายในแม่พิมพ์ที่ได้รับความร้อนและสร้างโครงสร้างการปิดผนึกแบบยืดหยุ่นขั้นสุดท้าย พารามิเตอร์การบ่มจะต้องได้รับการควบคุมเพื่อให้ได้ความแข็ง ความคงตัวของขนาด และคุณภาพพื้นผิวที่สม่ำเสมอ

5. การรื้อถอนและการตรวจสอบ:หลังจากการขึ้นรูป ส่วนประกอบจะได้รับการตรวจสอบดังนี้:

● แฟลช
● ภาพระยะสั้น
● กับดักอากาศ
● ข้อบกพร่องที่พื้นผิว
● การแทนที่ซิลิโคน
● ข้อบกพร่องในการยึดเกาะหรือการเก็บรักษา
● การเบี่ยงเบนมิติ

ขนาดการปิดผนึกที่สำคัญสามารถวัดได้โดยใช้ฟิกซ์เจอร์เฉพาะหรืออุปกรณ์ตรวจสอบอัตโนมัติ

การควบคุมคุณภาพสำหรับการใช้งานด้านยานยนต์

สำหรับทีมจัดซื้อยานยนต์ การรับรองวัสดุเพียงอย่างเดียวไม่เพียงพอ ส่วนประกอบที่ขึ้นรูปทับเสร็จแล้วจะต้องได้รับการประเมินว่าเป็นส่วนประกอบที่ใช้งานได้

โปรแกรมการตรวจสอบที่เหมาะสมอาจรวมถึง:

รายการตรวจสอบ	วัตถุประสงค์
การตรวจสอบมิติ	ตรวจสอบอินเทอร์เฟซที่สำคัญและรูปทรงการปิดผนึก
การทดสอบความแข็ง	ยืนยันความสอดคล้องของวัสดุ LSR
การทดสอบแรงดึง/การฉีกขาด	ประเมินสมรรถนะทางกลของวัสดุ
การทดสอบการยึดเกาะ/การเก็บรักษา	ตรวจสอบความสมบูรณ์ของพื้นผิวซิลิโคน
การทดสอบการรั่วไหลของอากาศ	ยืนยันประสิทธิภาพการปิดผนึกท่อ
การทดสอบแรงอัด	ประเมินแรงซีลและการคืนสภาพ
การปั่นจักรยานด้วยความร้อน	ประเมินความเสถียรของมิติและการซีล
การทดสอบอายุ	ประเมินพฤติกรรมของวัสดุในระยะยาว
การตรวจสอบด้วยสายตา	ตรวจจับแฟลช ภาพช็อตสั้น และข้อบกพร่องบนพื้นผิว

สำหรับโครงการด้านยานยนต์ ควรกำหนดเงื่อนไขการทดสอบตามสภาพแวดล้อมจริงของยานพาหนะ แทนที่จะใช้เงื่อนไขของห้องปฏิบัติการทั่วไป

ความทนทาน การปิดผนึก NVH และประสิทธิภาพอุณหภูมิ

ประสิทธิภาพการปิดผนึก

ส่วนซิลิโคนควรรักษาแรงอัดที่ควบคุมไว้กับพื้นผิวผสมพันธุ์ ริมฝีปากหรือลูกปัดซีลที่ออกแบบมาอย่างดีสามารถรองรับการประกอบชิ้นส่วนเล็กๆ น้อยๆ โดยไม่ต้องใช้แรงสอดมากเกินไป

สำหรับระบบ HVAC การทดสอบการรั่วไหลควรทำภายใต้สภาวะความดันและอุณหภูมิที่กำหนด

ข้อพิจารณาของ NVH

ท่ออากาศอาจกลายเป็นแหล่งที่มาของการสั่นสะเทือนที่ไม่พึงประสงค์และเสียงไหลเวียนของอากาศได้ หากส่วนประกอบที่มีความแข็งส่งแรงสั่นสะเทือนทางกลไปยังโครงสร้างของยานพาหนะโดยตรง

การขึ้นรูปทับด้วยยางสามารถให้ระดับการแยกทางกลระหว่างท่อและส่วนประกอบที่อยู่ติดกัน

อย่างไรก็ตาม ประสิทธิภาพของ NVH ขึ้นอยู่กับระบบทั้งหมด รวมถึงความเร็วการไหลของอากาศ รูปทรงของท่อ วิธีการติดตั้ง คุณลักษณะของพัดลม/โบลเวอร์ และโครงสร้างของยานพาหนะ

การปั่นจักรยานด้วยความร้อน

การเปลี่ยนแปลงซ้ำๆ ระหว่างอุณหภูมิต่ำและสูงอาจทำให้เกิดการขยายตัวที่แตกต่างกันระหว่างพื้นผิวซิลิโคนและพลาสติก

การออกแบบแบบหล่อเกินควรคำนึงถึงความแตกต่างใน:

● ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน
● โมดูลัสยืดหยุ่น
● รูปทรงของอินเทอร์เฟซ
● การยึดเกาะหรือการเก็บรักษาทางกล
● ความหนาของผนัง

ความต้านทานต่อความชรา

ชิ้นส่วนยานยนต์อาจสัมผัสกับความร้อน ความชื้น โอโซน สารทำความสะอาด และปัจจัยด้านสิ่งแวดล้อมอื่นๆ

ดังนั้นเกรด LSR ที่เลือกจึงควรได้รับการประเมินโดยเทียบกับการสัมผัสสารเคมีและสิ่งแวดล้อมที่เกิดขึ้นจริงที่คาดหวังระหว่างการขับขี่รถยนต์

การปรับแต่งสำหรับ OEM และซัพพลายเออร์ระดับชั้น

ที่ท่อระบายอากาศสำหรับยานยนต์แบบ Overmolded LSRสามารถปรับแต่งตามแพลตฟอร์มของยานพาหนะและสถาปัตยกรรม HVAC

ตัวเลือกการปรับแต่งทั่วไปได้แก่:

● วัสดุพื้นผิว
● ความแข็งของซิลิโคน
● สีซิลิโคน
● เส้นผ่านศูนย์กลางท่อ
● ความหนาของผนัง
● รูปทรงริมฝีปากปิดผนึก
● รูปทรงของตัวเชื่อมต่อ
● พื้นที่การขึ้นรูปมากเกินไป
● โครงสร้างการกักเก็บกลไก
● พื้นผิว
● เครื่องหมายหรือการระบุตัวตน
● การกำหนดค่าบรรจุภัณฑ์

สำหรับโปรเจ็กต์ใหม่ สามารถใช้ไฟล์ 3D CAD, แบบร่าง 2D, ข้อมูลจำเพาะของวัสดุ, ปริมาณการผลิตเป้าหมาย และข้อกำหนดด้านสิ่งแวดล้อม เพื่อสร้างการตรวจสอบ DFM เบื้องต้นได้

เครื่องมือต้นแบบหรือแม่พิมพ์ทดลองสามารถใช้เพื่อตรวจสอบความถูกต้องของการบรรจุ ความแม่นยำของมิติ ลักษณะการปิดผนึก และการประกอบก่อนที่จะสรุปผลเครื่องมือการผลิตจำนวนมาก

ประสบการณ์โครงการ: การลดส่วนประกอบที่การเชื่อมต่อ HVAC

โครงการพัฒนา HVAC ของยานยนต์โดยทั่วไปอาจเริ่มต้นด้วยท่อพลาสติกแข็งรวมกับซีลยางที่ประกอบแยกกัน

ทีมวิศวกรอาจพบปัญหาที่เกิดซ้ำสามประการ ได้แก่ ซีลอาจเลื่อนระหว่างการประกอบ การเชื่อมต่อต้องใช้แรงงานในการประกอบเพิ่มเติม และความแปรผันของมิติระหว่างท่อและตัวเรือนผสมพันธุ์ส่งผลต่อความสม่ำเสมอในการซีล

โซลูชันการขึ้นรูปซิลิโคนเหลวสามารถแทนที่ซีลที่แยกจากกันโดยการขึ้นรูปโครงสร้างการซีลซิลิโคนที่มีการควบคุมโดยตรงบนจุดต่อท่อ

ในระหว่างการพัฒนา จุดเพิ่มประสิทธิภาพที่สำคัญโดยทั่วไปจะรวมถึงความแข็งของซิลิโคน รูปทรงของขอบปากปิดผนึก อัตราส่วนการอัด คุณสมบัติการกักเก็บซับสเตรต และตำแหน่งประตูฉีด

วัตถุประสงค์ไม่ใช่เพียงเพื่อทำให้ส่วนประกอบนิ่มลงเท่านั้น เป้าหมายทางวิศวกรรมคือการสร้างอินเทอร์เฟซที่มีการควบคุมที่ให้ไว้แรงซีลที่ทำซ้ำได้ ลักษณะการประกอบที่มั่นคง การแยกการสั่นสะเทือน และความต้านทานต่อสิ่งแวดล้อมในระยะยาว.

การออกแบบประเภทนี้มีความเกี่ยวข้องเป็นพิเศษกับแพลตฟอร์ม EV ซึ่ง HVAC และระบบการจัดการความร้อนของแบตเตอรี่ต้องการส่วนประกอบที่มีขนาดกะทัดรัด น้ำหนักเบา และบูรณาการในระดับสูงมากขึ้น

เหตุใดจึงเลือกท่อ LSR Overmolded แทนที่จะใช้ซีลยางแบบแยก

ด้านการออกแบบ	ซีลยางแบบแยกส่วน	ท่อ LSR Overmolded
จำนวนส่วนประกอบ	ส่วนประกอบเพิ่มเติม	โครงสร้างแบบบูรณาการ
การประกอบ	การติดตั้งซีลเพิ่มเติม	ซีลขึ้นรูปบนพื้นผิว
ตำแหน่งซีล	สามารถเลื่อนระหว่างการประกอบได้	ควบคุมด้วยรูปทรงของแม่พิมพ์
การแยกการสั่นสะเทือน	ขึ้นอยู่กับการออกแบบซีล	อินเตอร์เฟซซิลิโคนแบบบูรณาการ
เรขาคณิตที่ซับซ้อน	จำกัดโดยประทับตราแยกต่างหาก	เหมาะสำหรับคุณสมบัติการซีลแบบขึ้นรูป
ระบบอัตโนมัติ	กระบวนการประกอบเพิ่มเติม	อาจทำให้ง่ายขึ้น
การปรับแต่ง	ซีลและท่อได้รับการออกแบบแยกกัน	การเพิ่มประสิทธิภาพการออกแบบแบบบูรณาการ
การชดเชยความอดทน	ดี	ดีเมื่อออกแบบอย่างถูกต้อง

ทางเลือกที่ดีที่สุดขึ้นอยู่กับปริมาณการผลิต การลงทุนด้านเครื่องมือ ประสิทธิภาพการปิดผนึกที่ต้องการ วิธีการประกอบ และสถาปัตยกรรมแพลตฟอร์มยานพาหนะ

คำถามที่พบบ่อย

ท่ออากาศรถยนต์แบบโอเวอร์โมลด์ LSR คืออะไร?
เป็นส่วนประกอบการกำหนดเส้นทางอากาศในยานยนต์ที่ผสมผสานระหว่างพื้นผิวที่แข็งกับยางซิลิโคนเหลวที่ขึ้นรูปโดยตรงบนพื้นที่ที่เลือก ส่วนซิลิโคนสามารถให้การปิดผนึก การกันกระแทก การแยกแรงสั่นสะเทือน และการชดเชยความทนทาน

วัสดุอะไรสามารถใช้เป็นวัสดุรองพื้นได้?
ตัวเลือกทั่วไป ได้แก่ พลาสติกวิศวกรรม เช่น PA, PP, PBT และ PC/ABS การคัดเลือกขั้นสุดท้ายขึ้นอยู่กับอุณหภูมิ การสัมผัสสารเคมี ข้อกำหนดทางกล และความเข้ากันได้กับ LSR

ซิลิโคนสามารถยึดติดกับพลาสติกได้หรือไม่?
ใช่. ขึ้นอยู่กับส่วนผสมและการออกแบบของวัสดุ ซิลิโคนสามารถยึดติดทางเคมีกับพื้นผิวหรือยึดไว้เชิงกลผ่านร่อง ซี่โครง รอยตัดด้านล่าง และคุณสมบัติทางโครงสร้างอื่นๆ ควรทำการทดสอบการยึดติดระหว่างการตรวจสอบผลิตภัณฑ์

ซิลิโคนสามารถทนอุณหภูมิได้กี่ช่วง?
สูตรซิลิโคนเกรดยานยนต์ทั่วไปอาจรองรับได้ประมาณ-50°ซ ถึง +200°ซแต่ช่วงการทำงานจริงขึ้นอยู่กับเกรด LSR ที่เลือกและเงื่อนไขการใช้งาน การสัมผัสอย่างต่อเนื่อง การหมุนเวียนของความร้อน และการเสื่อมสภาพของสิ่งแวดล้อมควรได้รับการประเมินแยกกัน

สินค้านี้เหมาะกับรถยนต์ไฟฟ้าหรือไม่?
ใช่. การผสมผสานระหว่างความต้านทานความร้อน การปิดผนึกแบบยืดหยุ่น การแยกการสั่นสะเทือน และการขึ้นรูปแบบบูรณาการ ทำให้เหมาะสำหรับการใช้งาน EV HVAC และการจัดการความร้อนของแบตเตอรี่ที่เลือก

เรขาคณิตของท่อสามารถปรับแต่งได้หรือไม่?
ใช่. เส้นผ่านศูนย์กลาง โครงสร้างการเชื่อมต่อ ปากซีล ความแข็งของซิลิโคน พื้นที่ที่ขึ้นรูปมากเกินไป วัสดุของพื้นผิว สี และคุณสมบัติด้านมิติอื่น ๆ สามารถพัฒนาได้ตามแบบของลูกค้าและข้อกำหนดการใช้งาน

การจัดหาที่มุ่งเน้นด้านวิศวกรรมสำหรับการขึ้นรูป LSR ของยานยนต์

สำหรับโปรแกรมด้านยานยนต์ ปัจจัยสำคัญไม่ได้เป็นเพียงการผลิตส่วนประกอบซิลิโคนเท่านั้น ที่ท่อระบายอากาศสำหรับยานยนต์แบบ Overmolded LSRจะต้องได้รับการพัฒนาโดยคำนึงถึงส่วนต่อประสานการปิดผนึกที่สมบูรณ์ ความทนทานต่อสารตั้งต้น สภาพแวดล้อมทางความร้อน สภาพการสั่นสะเทือน และกระบวนการประกอบ

Aobo Silicone รองรับการพัฒนาซิลิโคนแบบสั่งทำพิเศษจากการตรวจสอบและใช้เครื่องมือของ DFM สำหรับการฉีดขึ้นรูป LSR การตรวจสอบ การสุ่มตัวอย่าง และการผลิตตามปริมาณ. ด้วยประสบการณ์ในการขึ้นรูปซิลิโคนที่มีความแม่นยำและส่วนประกอบแบบกำหนดเองที่เน้นด้านยานยนต์ กระบวนการผลิตสามารถปรับให้เข้ากับวัสดุ รูปทรง ความคลาดเคลื่อน และข้อกำหนดในการทดสอบเฉพาะโครงการได้

สำหรับโครงการ OEM ระดับ 1 และระดับ 2 ให้จัดเตรียมแบบ 2D/3D วัสดุพื้นผิว ช่วงอุณหภูมิเป้าหมาย ปริมาณประจำปี และข้อกำหนดการปิดผนึกเพื่อเริ่มการตรวจสอบทางวิศวกรรมและใบเสนอราคา
